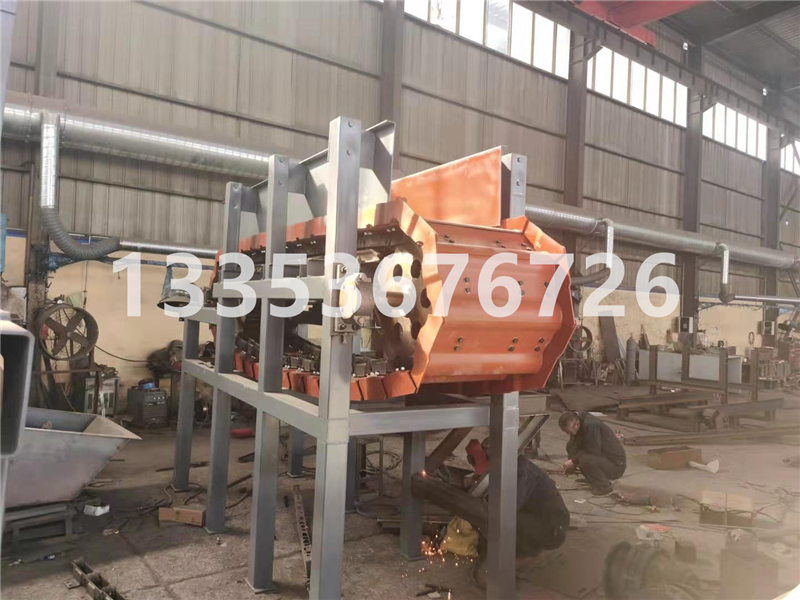

鵬威機械生產的板式給礦機介紹
鱗板式給礦輸送機為輕型板式喂料機，中型板式喂料機，重型板式喂料機和新型帶式板式給料機。廣泛地應用在采礦，冶金，建材和煤碳等工業部門。板喂機主要用于具有一定倉壓的料倉和漏斗下面，將各種大容重物料短距離均勻連續的輸送給破碎，篩分和運輸設備，特別是用在初碎更合適。板式喂料機不僅適合處理粗粒物料，對細粒物料也同樣適應。均勻給料板喂機-鱗板厚度根據物料特性進行定制，可在惡劣的環境中，完成繁重的工作，對物料的粒度成分的變化，溫度，粘度，冰霜，雨雪的影響或冰結的物料都有較大的適應性。給料量均勻準卻可靠，板喂機可水平安裝，也可傾斜安裝，向上運輸最大傾角為30°。
板式給礦機工作原理與結構特性：
1、工作原理
板式給礦機是將電動機的動力經過聯軸器和減速器驅動鏈輪軸旋轉通過鏈輪齒與鏈條銷軸嚙合，拖動鏈板作連續直線運動。鏈板由安裝在機架上的支重輪與托輪支承，并通過調整拉緊裝置使其鏈條與鏈輪正確嚙合，完成輸送物料的目地。
2、結構特性
板式給礦機由頭部驅動裝置、尾輪裝置、拉緊裝置、鏈板部分及機架等五個部分組成。
（1）頭部驅動裝置
頭部驅動裝置是重型板式給料機的動力及傳動部分，它由電動機、減速機及主動鏈輪裝置等組成。電動機采用專用變頻調速電動機，以滿足工藝上調節喂料量的要求。重型板式給料機的主動鏈輪裝置采用兩只齒數為6的鏈輪帶動兩條片式鏈、槽板沿軌道運動。
（2）尾輪裝置
尾輪裝置是重型板式給料機鏈板的改向部分，它由尾輪軸、兩只尾輪、軸承等組成。
（3）拉緊裝置
拉緊裝置采用結構簡單、安全可靠的螺旋拉緊裝置。
（4）鏈板部分
鏈板部分由牽引鏈和槽板組成。牽引鏈采用耐沖擊、運行平穩、工作可靠的片式鏈。槽板由16Mn鋼板焊接而成，兩邊焊有鋼板作擋邊，用高強度螺栓將其與牽引鏈緊固在一起。
（5）機架
機架為整體機架，由頭架、中間架、尾架組成，均為槽鋼、角鋼及鋼板焊接而成，機架上設有四條軌道支承鏈板裝置及物料（上分支）及兩條軌道支承鏈板裝置（下分支）。
均勻給料板喂機-鱗板厚度根據物料特性進行定制-板式給礦機分類：
重型板式給礦機
重型板式喂料機可輸送較大粒度，物料尺寸一般不大于板寬的60%，其安裝傾角不大于15°。輸送板寬一般在1250mm--3150mm
中型板式給礦機
中型板式喂料機輸送物料塊重不超過140KG，堆積密度不大于1200KG/M3，溫度不高于700℃，輸送板寬一般在500mm--1250mm.
輕型板式給礦機
輕型板式喂料機輸送物料塊重不超過100KG，堆積密度不大于1200KG/M3，溫度不高于700℃，輸送板寬一般在500mm--1250mm。
板式給礦機是自動化礦山設備的一種，選礦生產線中得到了廣泛的應用，主要用于從儲料倉往破碎、運輸、選礦等設備作均勻連續給料。在國內礦山開采行業中，板式給礦機作為較主要的給料設備已經有了比較完善的生產工藝，也是整個選礦生產線中實現自動化選礦的優勢所在。隨著礦山設備行業不斷加大的技術投入，整個選礦生產線設備的快速升級，給料機械在整個礦山選礦中占據著重要的地位，在國內給料設備市場上保持了快速增長的份額，目前對于給料設備的需求極在不斷增加中。選礦設備行業市場上有很多的生產廠家，開發出了多種類型和不同規格的給料設備，板式喂料機在喂料過程中配備自動控制的流程，可實現生產流程的自動化。
